Kurumsal kimlik ve sayfa düzeni
Logonuz, kurumsal renkleriniz, antet ve altlık yapınız; doküman numarası, revizyon ve tarih alanlarının konumu. Çıktılar sizin şirketinizin hazırladığı bir doküman gibi görünür.
Siemens NX CAM eklentisi
NX Setup Book
NX CAM programınızdan tek tıkla operatör kurulum dokümanı, kesici takım formu, Excel takım listesi ve teklif. Ayrı program yok, dışa aktarma yok.
Sorun
Program hazır, ama atölyeye giden doküman hâlâ elle hazırlanıyor
CAM programı bittiğinde asıl zaman kaybı başlar: operasyon listesi, takım listesi, bağlama talimatı, sıfırlama noktası, M00 durdurmaları… Hepsi NX'ten tek tek kopyalanıp Word ve Excel'e aktarılır.
- Her parça için saatler süren elle doküman hazırlığı
- Kopyala-yapıştır kaynaklı takım ve ölçü hataları
- Programcıdan programcıya değişen, standardı olmayan formlar
- Güncellenmemiş takım yolu veya talimatı eksik M00 ile atölyeye giden programlar
Çözüm: NX Setup Book
01
Doğrudan NX'ten okur
Operasyonlar, takımlar, kesme parametreleri ve süreler CAM programından otomatik alınır.
02
Atölyeye gitmeden kontrol eder
Riskli ve eksik noktaları program tezgaha ulaşmadan işaretler.
03
Kurumsal formatta çıktı verir
Firmanıza özel şablonlarla PDF Setup Book, takım formu, Excel ve teklif.
Tanıtım Videosu
3,5 dakikada NX Setup Book
NX'ten açılıştan Setup Book ve teklif çıktısına kadar tüm akışı izleyin.
Video açılmıyorsa YouTube'da izleyin.
Nasıl Çalışır?
CAM programından atölye dokümanına beş adım
Adım 1

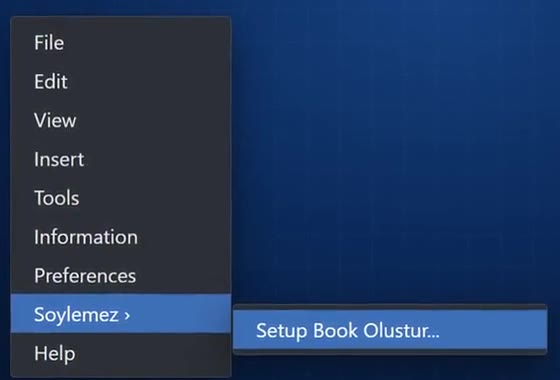

NX'in içinden tek tıkla açın
CAM parçanız açıkken Menu › Soylemez › Setup Book Oluştur. Ayrı bir program kurmanız ya da dosya dışa aktarmanız gerekmez; eklenti doğrudan Manufacturing ortamında çalışır ve programlarınızı, operasyonlarınızı, takımlarınızı otomatik listeler.
Adım 2–3

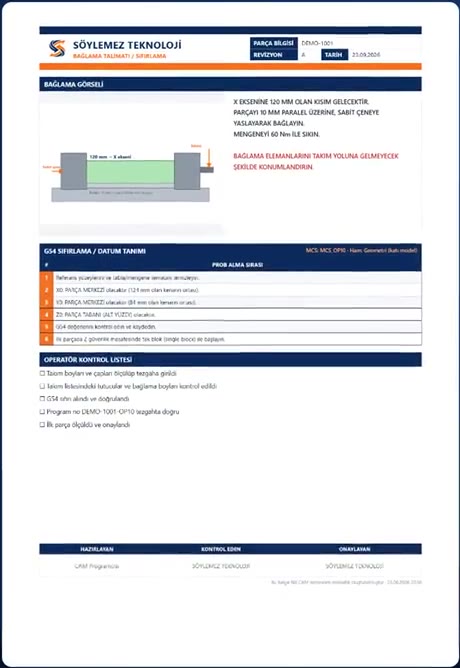

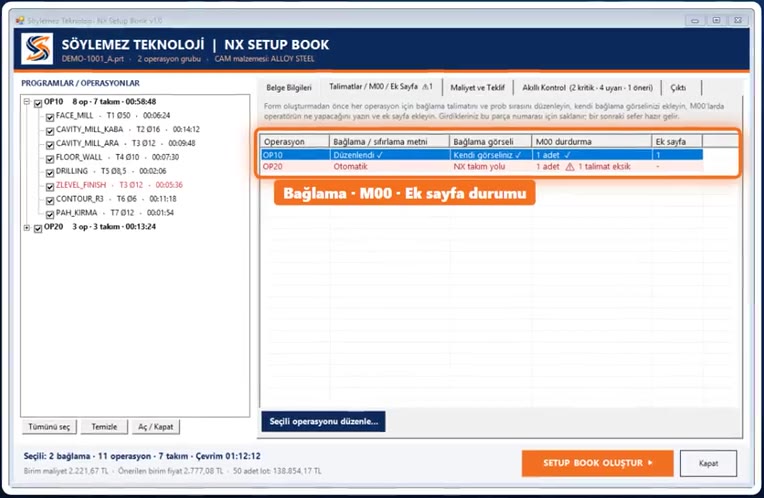

Bağlama, sıfırlama ve M00 talimatlarını form basılmadan düzenleyin

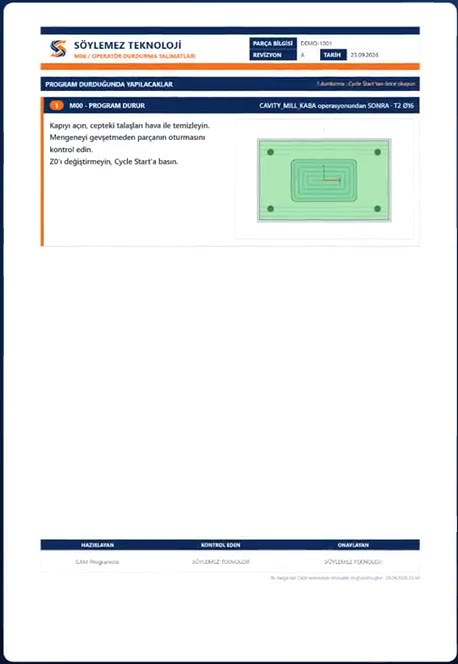

Her operasyon için bağlama talimatını, prob alma sırasını ve bağlama görselini girin. NX'teki M00 durdurmaları otomatik bulunur; operatörün her durdurmada ne yapacağını yazarsınız. Eksik M00 talimatı kırmızıyla işaretlenir.
- Girilen talimatlar parça bazında saklanır, bir sonraki revizyonda hazır gelir
- Ara ölçüm, kalite kontrol, pabuç değişimi gibi ek sayfalar eklenebilir
Adım 4

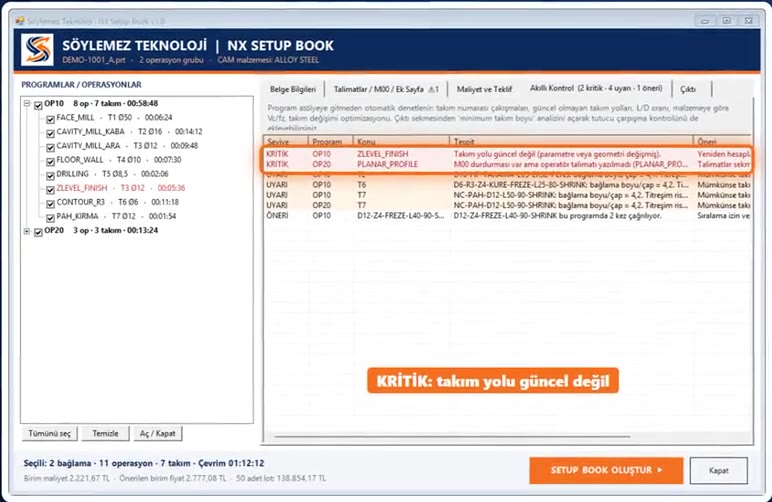

Program atölyeye gitmeden kontrol edilir
Akıllı ön kontrol, programı kritik / uyarı / öneri seviyelerinde denetler ve her bulgu için ne yapılması gerektiğini söyler.
- Güncel olmayan takım yolları
- Aynı T numarasının farklı takımlarda kullanılması
- Bağlama boyu / çap (L/D) oranı ve titreşim riski
- Malzemeye göre Vc ve fz aralığı
- Gereksiz takım değişimleri ve talimatı eksik M00'lar
Adım 5

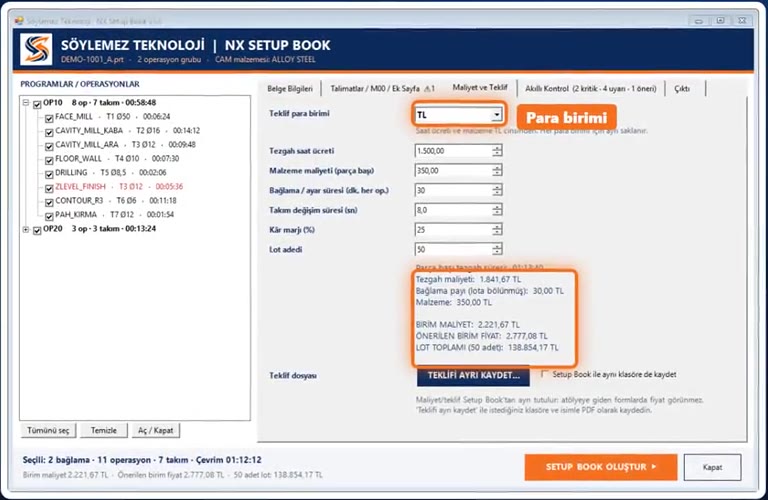

Süreden teklife saniyeler içinde

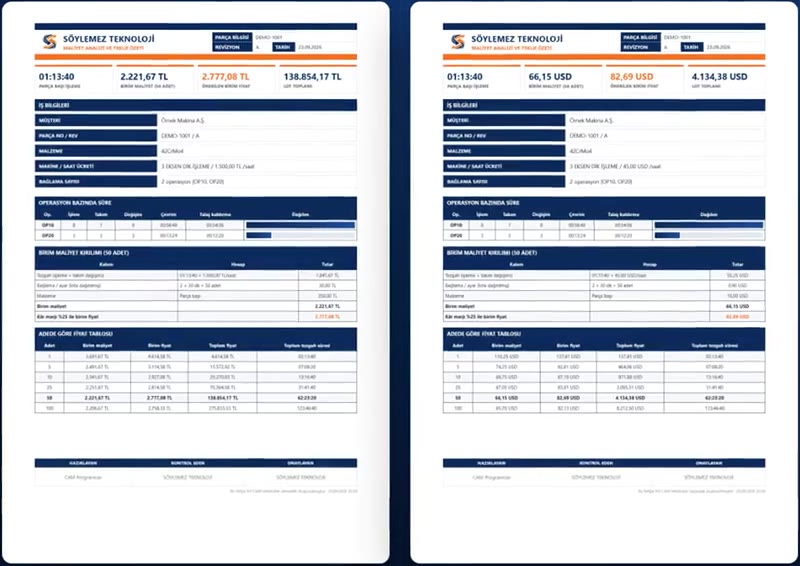

Tezgah saat ücreti, malzeme maliyeti, bağlama süresi, lot adedi ve kâr marjını girin; işleme süresinden birim maliyet ve önerilen birim fiyat canlı hesaplansın.
- TL, USD veya EUR — her para birimi için ücretler ayrı saklanır
- Teklif, Setup Book'tan ayrı kaydedilir; atölyeye giden formlarda fiyat görünmez
Çıktılar
Tek tıkla oluşan dokümanlar
Tüm çıktılar firmanızın kurumsal formatında, hazırlayan / kontrol eden / onaylayan alanlarıyla birlikte üretilir.
Kesici takım formuTakım no, çap, köşe R, bağlama boyu, tutucu, kesme süresi
Excel takım ve operasyon listesiTakım hazırlama ve planlama ekipleri için düzenlenebilir liste
Ek sayfalarAra ölçüm, kalite kontrol, pabuç değişimi ve benzeri talimatlar
Firmanıza Özel
Her firmanın formu farklı. Setup Book'unuz da öyle olmalı.
NX Setup Book'u kutudan çıktığı gibi değil, firmanızın doküman standartlarına, kalite sistemine ve atölye alışkanlıklarına göre uyarlayarak teslim ediyoruz. Mevcut formlarınızı inceliyor, şablonları sizin formatınızda hazırlıyoruz.
Kalite sisteminize uygun formlar
Hazırlayan / kontrol eden / onaylayan blokları, form kodları ve revizyon takibi kalite sisteminizdeki formlarla aynı yapıda kurgulanır. Müşterinizin istediği özel form formatları da şablona eklenebilir.
Alanlar, sıralama ve terminoloji
Hangi bilgilerin hangi sırayla, hangi başlıklarla yer alacağını birlikte belirleriz. Atölyenizde kullanılan terimler; Türkçe, İngilizce veya iki dilli çıktı.
Takım kütüphanesi ve adlandırma
Takım ve tutucu adlandırma standardınız, bağlama boyu kurallarınız ve takım formundaki kolonlar kendi kütüphanenize göre ayarlanır.
Akıllı kontrol kurallarınız
Malzemelerinize göre Vc / fz aralıkları, L/D sınırları ve uyarı seviyeleri makine parkınıza ve tecrübenize göre tanımlanır; kontrol sizin kurallarınızla çalışır.
Maliyet modeli ve teklif şablonu
Tezgah bazında saat ücretleri, para birimleri, kâr marjı ve adet kırılımları; teklif dosyası firmanızın teklif formatında ve kendi şartlarınızla oluşturulur.
Ek sayfa şablonları
Ara ölçüm, kalite kontrol, ilk parça onayı, pabuç değişimi gibi sık kullandığınız talimat sayfaları hazır şablon olarak eklenir; programcı yalnızca içeriği doldurur.
Dosya adlandırma ve kayıt düzeni
PDF ve Excel dosyalarının adlandırma kuralı ve kaydedileceği klasör yapısı (ör. parça no / revizyon / operasyon) mevcut arşiv düzeninize uyarlanır.
Özelleştirme süreci
- Keşif görüşmesiMevcut setup formlarınızı, takım listelerinizi ve teklif formatınızı inceleriz.
- Şablon tasarımıFormlarınız NX Setup Book şablonlarına aktarılır, örnek çıktılar onayınıza sunulur.
- Kurulum ve eğitimNX ortamınıza kurulum yapılır, CAM ekibinize uygulamalı eğitim verilir.
- Destek ve geliştirmeYeni form ihtiyaçları ve kurallar kullanım sürecinde birlikte eklenir.
Neden NX Setup Book?
Programcıya zaman, atölyeye netlik
Zaman
Saatler süren doküman hazırlığı yerine tek tıkla çıktı.
Doğruluk
Veri NX'ten gelir; kopyala-yapıştır hatası olmaz.
Standart
Her programcı aynı kurumsal formatta doküman üretir.
Güvenlik
Riskler program tezgaha gitmeden yakalanır.
Ücretsiz Deneme
3 gün boyunca kendi parçalarınızla deneyin
Deneme sürümünde tüm özellikler açıktır. Tek fark: çıktılarda "DENEME SÜRÜMÜ" filigranı bulunur. Kredi kartı veya internet bağlantısı gerekmez; yalnızca firma adınızı ve e-posta adresinizi isteriz.
Deneme sürümünü indirin
- İndirin ve zip'i açınKurulum programı NX sürümünüzü ve lisansınızı otomatik algılar.
- Firma bilgilerinizi girinFirma adı ve logonuz formlarda kullanılır.
- NX'i yeniden başlatınCAM parçanız açıkken: Menu › Soylemez › Setup Book Oluştur.
KVKK Aydınlatma Metni
Söylemez Teknoloji Makine Mühendislik San. ve Tic. Ltd. Şti. (veri sorumlusu) olarak, deneme sürümü indirme formunda paylaştığınız firma adı ve e-posta adresinizi; deneme sürümünün sunulması, kullanım sürecinizde destek ve bilgilendirme yapılması ve lisans teklifinin iletilmesi amaçlarıyla, 6698 sayılı KVKK'nın 5/1 maddesi uyarınca açık rızanıza dayanarak işliyoruz.
Verileriniz üçüncü kişilerle paylaşılmaz, yurt dışına aktarılmaz ve en fazla 2 yıl saklanır. KVKK'nın 11. maddesindeki haklarınızı (bilgi talep etme, düzeltme, silme vb.) kullanmak ve açık rızanızı geri almak için info@soylemezteknoloji.com adresine yazabilirsiniz.
Sık Sorulan Sorular
Merak edilenler
Ayrı bir program mı kurmam gerekiyor?
Hayır. NX Setup Book, Siemens NX'in içinde çalışan bir eklentidir. CAM parçanız açıkken NX menüsünden çalıştırılır; dosya dışa aktarmanız gerekmez.
Kendi formlarımızı kullanabilir miyiz?
Evet. Setup Book, takım formu, ek sayfalar ve teklif şablonları firmanızın mevcut formlarına ve kalite sistemine göre uyarlanır.
Deneme süresi bitince ne olur?
3 günün sonunda eklenti lisans anahtarı ister. Lisansı aldığınızda anahtarı NX içindeki lisans penceresine yapıştırmanız yeterlidir; yeniden kurulum gerekmez, girdiğiniz talimatlar ve ayarlar korunur.
Lisans bilgisayara mı bağlı? İnternet gerekiyor mu?
Hayır. Lisans firmanız adına düzenlenir, belirli bir bilgisayara bağlı değildir ve çevrimdışı doğrulanır. İnternete kapalı mühendislik ağlarında da çalışır.
Fiyat bilgisi atölyeye giden dokümanlarda görünür mü?
Hayır. Maliyet ve teklif, Setup Book'tan ayrı bir dosya olarak kaydedilir; atölyeye giden formlarda fiyat yer almaz. İstediğiniz verilere göre detaylı bir teklif formu ya da maliyet analizi için ayrı bir ek de hazırlanabilir.
Hangi NX sürümlerini destekliyor?
NX Setup Book, NX CAM (Manufacturing) ortamında çalışır. Kullandığınız NX sürümüne uygunluk için bizimle iletişime geçin.
Not: Mevcut sürüm, NX 2007 ile NX 2612 arasındaki sürümlerde sorunsuz çalışmaktadır.
NX Setup Book hakkında bilgi alın
Firmanıza özel şablonlar, lisans ve kurulum için bize ulaşın.
